Grabverbau UNIVERSAL 100

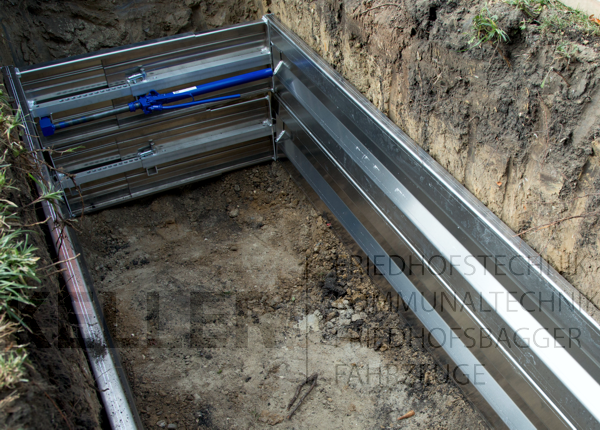

Der Grabverbau UNIVERSAL als robuste Einzelschalung für den manuellen Einbau; Je nach Grabtiefe und den vorhandenen Bodenverhältnissen wahlweise mit offenen oder geschlossenen Stirnelementen erhältlich.

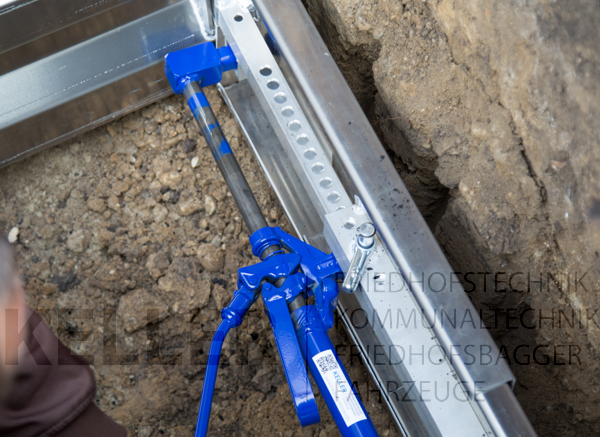

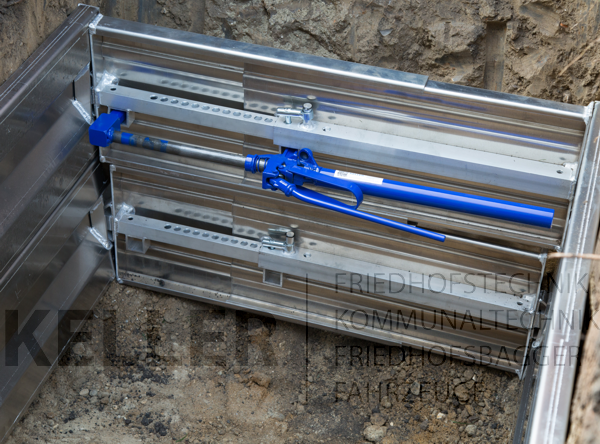

Der Schalring besteht aus zwei Schaltafeln für die Längsseite und zwei teleskopierbare Stirnelemente. Der Einbau erfolgt stets von oben nach unten, begonnen 5 cm über der Grabkante, und Zug um Zug mit dem Erdaushub. Nach Fixierung der einzelnen Elemente wird die Stirnschalung dann mittels Blitzspanner gespannt und arritiert.

Die Anzahl der zu verbauenden Schalringe richtet sich nach der Grabtiefe. Ein Schalungsring deckt dabei eine Verbauhöhe von 300 mm ab. Bei Normalgräbern bis 1.750 mm werden 2-3 Ringe empfohlen. Gemäß der Berufsgenossenschaft sollten die obersten zwei Schalringe geschlossen ausgeführt sein, um eine ordnungsgemäße Absicherung des Grabrandes zu gewähren.

Vorteile

alle Einzelteile aus robustem Stahl
kraftschlüssige Arritierung der Stirnelemente
geringer Wartungsaufwand
geringe Anschaffungskosten

Ausführungen

Sie können zwischen folgenden Ausführungen wählen:

Bezeichnung	Erläuterungen	Best.-Nr.
Schalring UNI 100	mit geschlossenem Stirnverbau, für nichtstandfesten Boden bestehend aus: 2 Schaltafel UNI, verzinkt Maße: 2.200 x 300 x 35 mm 2 Stirntafel UNI 100, verzinkt Spannbereich 650 - 1.000 mm	778.150
Schalring UNI 100	mit offenen Stirnverbau, für standfesten Boden bestehend aus: 2 Schaltafel UNI, verzinkt, Maße: 2.200 x 300 x 35 mm 2 Schalstrebe UNI 100, verzinkt Spannbereich 650 - 1.000 mm	778.100

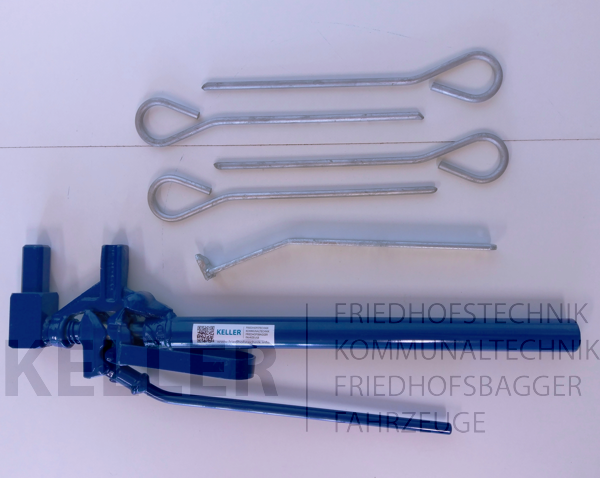

Blitzspanner	kompletter Werkzeugsatz bestehend aus: 1 Blitzspanner 1 Entriegelungshebel 4 Heftnägel 300 mm	700.070

Einzelteile

Unsere Einzelteile im Überblick:

Bezeichnung	Erläuterungen	Best.-Nr.
Schaltafel UNI	aus Stahl verzinkt, Maße: 2.200 x 300 x 35 mm	778.010
Schalstrebe UNI 100	aus Stahl verzinkt, Spannbereich: 650 - 1.000 mm	770.030
Stirntafel UNI 100	aus Stahl verzinkt, Spannbereich: 650 - 1.000 mm	770.040
Blitzspanner	lackiert, ohne Zubehör	700.069
Entriegelungshebel	zum Ausbau der Stirnelemente	700.060
Heftnägel	aus Stahl verzinkt, 300 mm lang Satz ( = 4 Stück)	770.064

Transportlösung

Unser passender Transportwagen für den sicheren Transport und Lagerung aller Einzelteile:

Bezeichnung	Erläuterungen	Best.-Nr.
Transportwagen DAS	als Plattformwagen für die Aufnahme von verschiednenen Grabverbaumaterialien, Laufrosten und Zubehör Spurbreite: 1.100 mm Maße Plattform: 2.230 x 1.060 mm	400.238A
Rungensatz C	aus Stahl verzinkt, zur seitlichen Aufnahme von Schaltafeln	400.242

Sie wünschen eine Beratung oder ein Angebot? Sprechen Sie uns einfach an, wir helfen Ihnen gerne weiter und freuen uns Sie bei Ihren Vorhaben unterstützen zu dürfen.
