Grabverbau UNIVERSAL 200

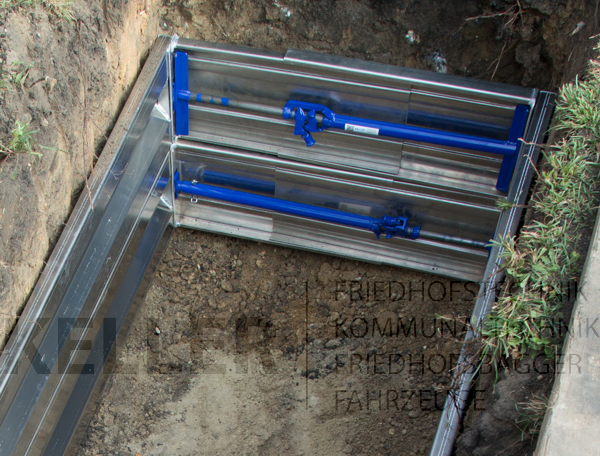

Der Grabverbau UNIVERSAL als robuste Einzelschalung für den manuellen Einbau; Je nach Grabtiefe und den vorhandenen Bodenverhältnissen wahlweise mit offenen oder geschlossenen Stirnelementen erhältlich.

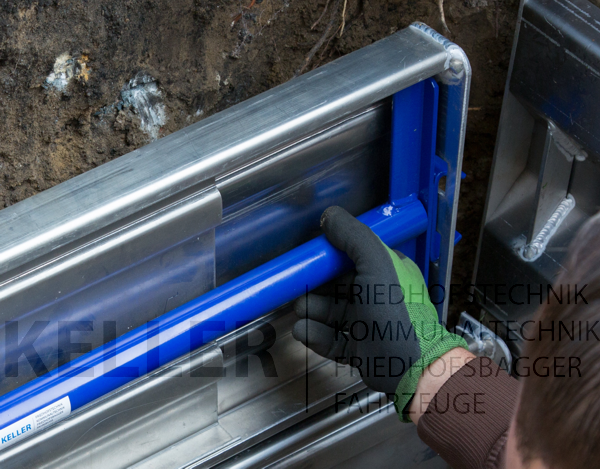

Der Schalring besteht aus zwei Schaltafeln für die Längsseite und zwei Spannstreben für die Stirnseite sowie bei geschlossener Stirnseite mit zwei zusätzlichen Stirntafeln. Der Einbau erfolgt stets von oben nach unten, begonnen 5 cm über der Grabkante, und Zug um Zug mit dem Erdaushub. Nach Fixierung der Schaltafeln werden die Spannstreben eingesetzt und fest verspannt. Diese Ausführung eignet sich besonders für lockeren und nachrutschenden Boden, da die Spannstreben schnell nachgespannt werden können.

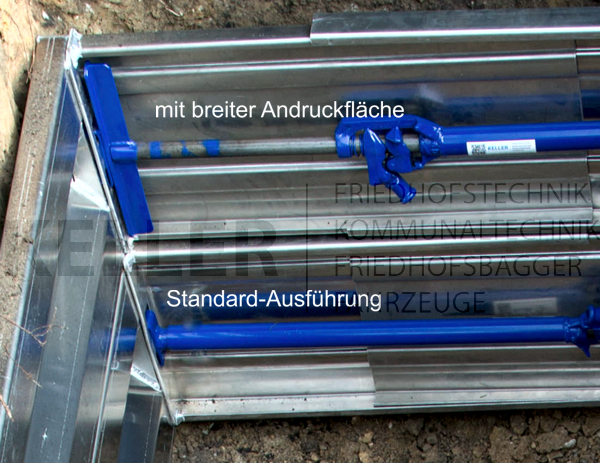

Für mehr Stabilität sind die Spannstreben auch mit einer breiten Andruckfläche erhältlich!

Die Anzahl der zu verbauenden Schalringe richtet sich nach der Grabtiefe. Ein Schalungsring deckt dabei eine Verbauhöhe von 300 mm ab. Bei Normalgräbern bis 1.750 mm werden 2-3 Ringe empfohlen. Gemäß der Berufsgenossenschaft sollten die obersten zwei Schalringe geschlossen ausgeführt sein, um eine ordnungsgemäße Absicherung des Grabrandes zu gewähren.

Vorteile

leichte Handhabung
alle Einzelteile aus robustem Stahl
schnelles Nachspannen durch Spannstreben

Ausführungen

Sie können zwischen folgenden Ausführungen wählen:

Bezeichnung	Erläuterungen	Best.-Nr.
Schalring UNI 200	mit geschlossenem Stirnverbau, für nichtstandfesten Boden bestehend aus: 2 Schaltafel UNI, verzinkt Maße: 2.200 x 300 x 35 mm 2 Stirntafel UNI 200, verzinkt 2 Spannstrebe, lackiert Spannbereich 700 - 1.000 mm	778.250
Schalring UNI 200	mit offenen Stirnverbau, für nichtstandfesten Boden bestehend aus: 2 Schaltafel UNI 200, verzinkt Maße: 2.200 x 300 x 35 mm 2 Spannstrebe, lackiert, Spannbereich 700 - 1.000 mm	778.200

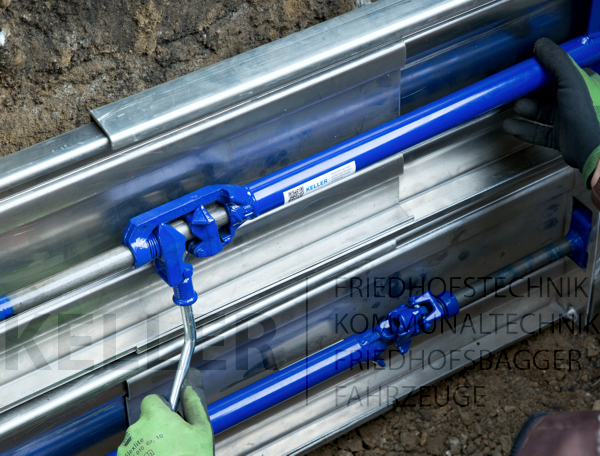

Spann- und Lösehebel	aus Stahl verzinkt, für den Ein- und Ausbau der Spannstreben	780.071

Einzelteile

Unsere Einzelteile im Überblick:

Bezeichnung	Erläuterungen	Best.-Nr.
Schaltafel UNI	aus Stahl verzinkt, Maße: 2.200 x 300 x 35 mm	778.010

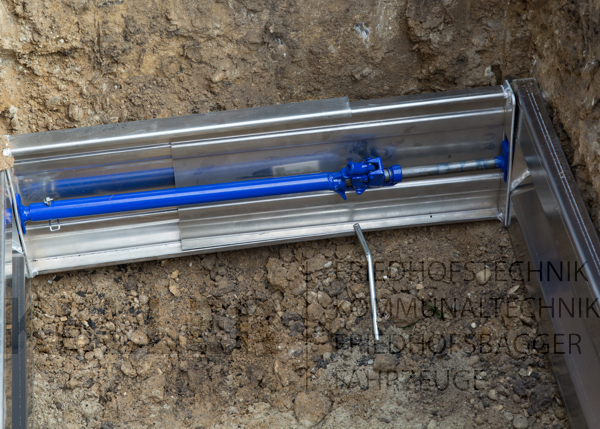

Stirntafel UNI 200	aus Stahl verzinkt, für den Einsatz von Spannstreben	778.080

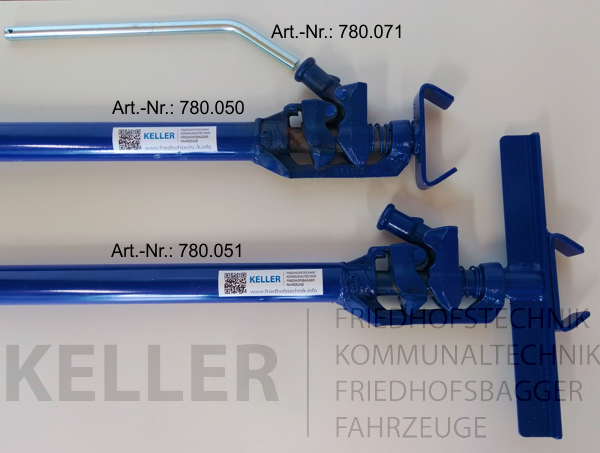

Spannstrebe	lackiert, normale Ausführung Spannbereich: 700 - 1.000 mm	780.050
Spannstrebe	lackiert, mit breiter Andruckfläche für mehr Stabilität Spannbereich: 700 - 1.000 mm	780.051
Spann- und Lösehebel	aus Stahl verzinkt, für den Ein- und Ausbau der Spannstreben	780.071
Heftnägel	aus Stahl verzinkt, 300 mm lang Satz ( = 4 Stück)	770.064

Transportlösung

Unser passender Transportwagen für den sicheren Transport und Lagerung aller Einzelteile:

Bezeichnung	Erläuterungen	Best.-Nr.
Transportwagen DAS	als Plattformwagen für die Aufnahme von verschiednenen Grabverbaumaterialien, Laufrosten und Zubehör Spurbreite: 1.100 mm Maße Plattform: 2.230 x 1.060 mm	400.238A
Rungensatz C	aus Stahl verzinkt, zur seitlichen Aufnahme von Schaltafeln	400.242
