Grabverbau ALU 100

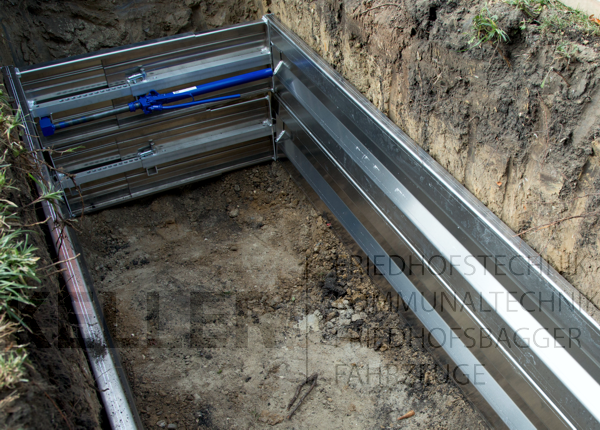

Der Grabverbau ALU als handliche Einzelschalung für den manuellen Einbau; Die Schaltafeln werden aus gekantetem Aluminiumprofilen gefertigt und sind gegenüber der klassischen Stahlausführung um eines vielfaches leichter.

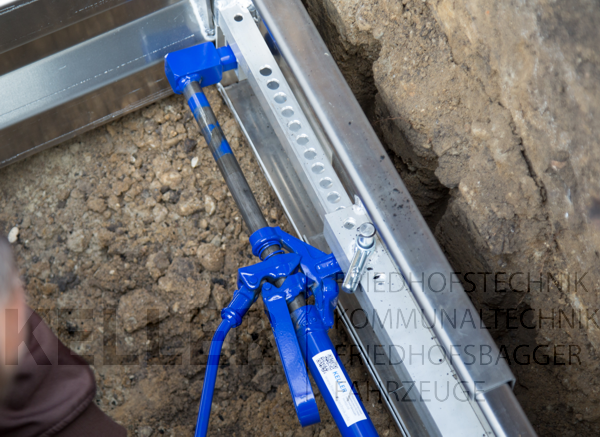

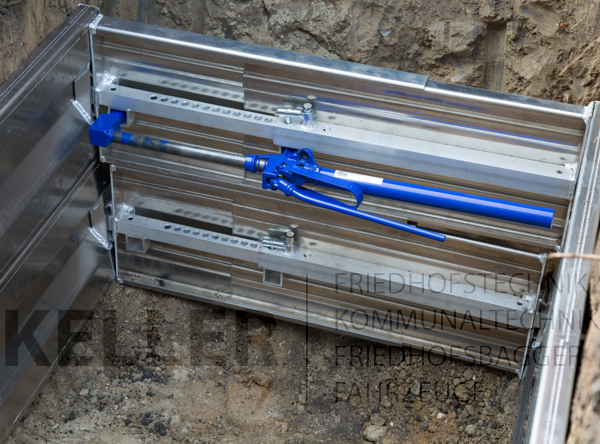

Der Schalring besteht aus zwei Schaltafeln für die Längsseite und zwei teleskopierbare Stirnelemente. Je nach Grabtiefe und den vorhandenen Bodenverhältnissen wahlweise mit offenen oder geschlossenen Stirnelementen erhältlich. Der Einbau erfolgt stets von oben nach unten, begonnen 5 cm über der Grabkante, und Zug um Zug mit dem Erdaushub. Nach Fixierung der einzelnen Elemente wird die Stirnschalung dann mittels Blitzspanner gespannt und arritiert.

Die Anzahl der zu verbauenden Schalringe richtet sich nach der Grabtiefe. Ein Schalungsring deckt dabei eine Verbauhöhe von 300 mm ab. Bei Normalgräbern bis 1.750 mm werden 2-3 Ringe empfohlen. Gemäß der Berufsgenossenschaft sollten die obersten zwei Schalringe geschlossen ausgeführt sein, um eine ordnungsgemäße Absicherung des Grabrandes zu gewähren.

Vorteile

alle Einzelteile aus Aluminium
kraftschlüssige Arritierung der Stirnelemente
geringer Wartungsaufwand
geringes Eigengewicht

Ausführungen

Sie können zwischen folgenden Ausführungen wählen:

Bezeichnung	Erläuterungen	Best.-Nr.
Schalring ALU 100	mit geschlossenem Stirnverbau, für nichtstandfesten Boden bestehend aus: 2 Schaltafel ALU-L, aus Aluminium Maße: 2.200 x 300 x 40 mm 2 Stirntafel ALU100, aus Aluminium Spannbereich 650 - 1.000 mm	650.350
Schalring ALU 100	mit offenem Stirnverbau, für standfesten Boden bestehend aus: 2 Schaltafel UNI, verzinkt, Maße: 2.200 x 300 x 35 mm 2 Schalstrebe UNI 100, verzinkt Spannbereich 650 - 1.000 mm	650.300

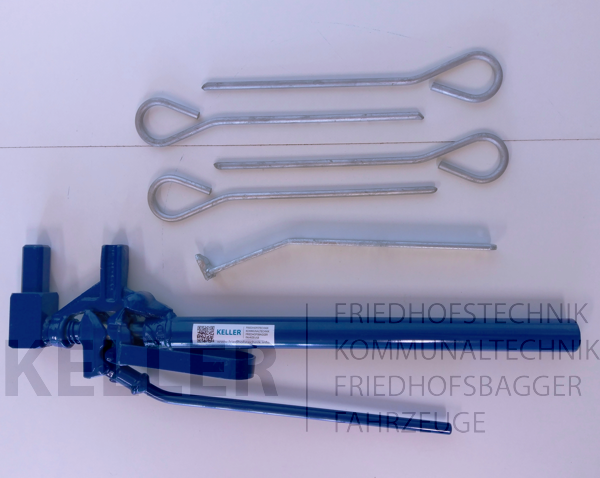

Blitzspanner	kompletter Werkzeugsatz bestehend aus: 1 Blitzspanner 1 Entriegelungshebel 4 Heftnägel 300 mm	700.070

Einzelteile

Unsere Einzelteile im Überblick:

Bezeichnung	Erläuterungen	Best.-Nr.
Schaltafel ALU-L	aus gekantetem Aluminium, Maße: 2.200 x 300 x 40 mm	650.250
Schalstrebe ALU 100	aus Aluminium, Spannbereich: 650 - 1.000 mm	650.230
Stirntafel ALU 100	aus Aluminium, Spannbereich: 650 - 1.000 mm	650.240
Blitzspanner	lackiert, ohne Zubehör	700.069
Entriegelungshebel	zum Ausbau der Stirnelemente	700.060
Heftnägel	aus Stahl verzinkt, 300 mm lang Satz ( = 4 Stück)	770.064

Transportlösung

Unser passender Transportwagen für den sicheren Transport und Lagerung aller Einzelteile:

Bezeichnung	Erläuterungen	Best.-Nr.
Transportwagen DAS	als Plattformwagen für die Aufnahme von verschiednenen Grabverbaumaterialien, Laufrosten und Zubehör Spurbreite: 1.100 mm Maße Plattform: 2.230 x 1.060 mm	400.238A
Rungensatz C	aus Stahl verzinkt, zur seitlichen Aufnahme von Schaltafeln	400.242
